SISTEM PENERANGAN PADA MOBIL

  ==================================================

Sistem penerangan (lighting sistem) sangat diperlukan untuk keselamatan pengendara dimalam hari. Sistem ini dibagi menjadi dua sistem penerangan :

Penerangan luar

1. Lampu besar
2. Lampu belakang
3. Lampu rem
4. Lampu jarak/kota
5. Lampu tanda belok
6. Lampu hazard
7. Lampu plat nomor
8. Lampu mundur

Penerangan dalam

1. Lampu meter
2. Lampu ruangan

Lampu Penerangan luar

1.  Lampu besar

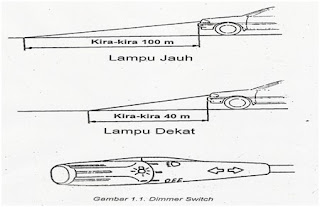

Sistem lampu besar merupakan lampu penerangan untuk menerangi jalan dibagian depan kendaraan. Pada umumnya lampu besar ini dilengkapi dengan lampu jauh dan lampu dekat (high beam dan low beam) dan dapat dihidupkan dari salah satu switch oleh dimmer switch.

Tipe lampu besar
Ada dua tipe lampu besar yang digunakan Pada kendaraan, yaitu :
1)  Lampu besar tipe sealed beam.
Di dalam lampu besar tipe sealed beam, penggunaan bola lampunya tidak terpisah, keseluruhan terpasang menjadi satu seperti bola lampu dan filament terpasang di depan kaca pemantul untuk menerangi kaca lensa.

2)  Lampu besar tipe semisealed beam.
Perbedaan antara semisealed beam dan sealed beam ialah pada konstruksinya, dimana pada semi sealed beam bola lampunya dapat diganti dengan mudah sehingga tidak di perlukan penggantian secara keseluruhan bila bola lampunya putus atau terbakar. Lagi pula bila menggantinya dapat langsung diganti dengan cepat. Bola lampu besar semi sealed beam tersedia dalam tipe seperti berikut:

• Bola lampu biasa
• Bola lampu Quartz – halogen

 Lampu besar tipe Sealeed Beam

Cara memasang pada seat mengganti bole lampu Quartz Halogen :
Bola lampu quartz halogen lebih panas dibandingkan dengan bola lampu biasa saat digunakan, umur lampu ini akan lebih pendek bila oli atau gemuk menempel pada permukaannnya. Lagi pula garam dalam keringat manusia dapat menodai kacanya (quartz). Untuk mencegah ini peganglah bagian flange bila mengganti bola lampu untuk mencegah jari-jari menyentuh quartz.

Gambar Cara memasang bola lampu

2.  Lampu jarak dan lampu belakang
Lampu kecil untuk dalam kota ini memberi isyarat adanya serta lebarnya dari sebuah kendaraan pada malam hari bagi kendaraan lainnya, baik yang ada di depan maupun di belakang. Lampu-lampu tersebut untuk yang bagian depan disebut dengan lampu jarak (clearence light) dan yang dibagian belakang disebut dengan lampu belakang (tail light).

Gambar Letak lampu jarak dan lampu belakang beserta saklarnya

3.  Lampu Rem
Lampu rem (brake light) dilengkapi pada bagian belakang kendaraan  sebagai isyarat untuk mencegah terjadinya benturan dengan kendaman d! bedakang yang mengikuti seat kendaraan mengerem.

Gambar lampu rem

4.  Lampu tanda belok (turn sighal light)

Lampu tanda belok yang dipasang di bagian ujung kendaman seperti pada fender depan, untuk memberi isyarat pada kendaraan yang ada di depan, belakang dan sisi kendaraan bahwa pengendara bermaksud untuk membelok atau pindah jalur. Lampu tanda belok mengedip secara tetap antara 60 sampai 120 kaii setiap menitnya. Lampu bisa berkedip karena dilengkapi dengan flasher, Flasher tanda belok adalah suatu alat yang menyebabkan lampu belok mengedip secara interval. Turn signal flasher bekela pada prinsip yang bervariasi. Pada umumnya menggunakan tipe semi - transistor yang kompak, ringan dan dapat diandalkan. Dalam flasher tanda belok tipe semi-transistor, bila bola lampunya putus, maka mengedipnya mulai cepat dari yang normal, dan ini merupakan tanda kepada pengemudi untuk menggantinya.

Gambar lampu tanda belok

5.  Lampu hazard (hazard warning light)
Lampu hazard digunakan untuk memberi isyarat keberadaan kendaman dari bagian depan, belakang dan kedua sisi selama berhenti atau parkir dalam keadaan darurat. Yang digunakan adalah lampu tanda belok, tapi seluruh lampu mengedip serempak.



Gambar Lampu Hazard

6.  Lampu plat nomor
Lampu ini menerangi plat nomor bagian belakang. Lampu plat nomor menyala bila lampu belakang menyala.

Gambar Lampu Plat Nomor

7.  Lampu mundur
Lampu mundur (back up light) dipasang pada bagian belakang kendaraan untuk memberikan penerangan tambahan untuk melihat kebelakang kendaman saat mundur di malam hari, dan memberikan isyarat untuk kendaman yang mengikutinya bahwa pengendara bermaksud untuk mundur/sedang mundur. Lampu mundur akan menyala bila Luas transmisi diposisikan mundur dengan kunci kontak ON.

Gambar Lampu Mundur

8.  Lampu kabut

Lampu kabut digunakan pada saat cuaca berkabut, jalanan berdebu atau hujan lebat.
Penggunaan lampu harus mengikuti aturan yang    berlaku yakni :
Pemasangan kedua lampu harus berjarak sama baik yang kanan dari titik tengah kendaran. Lampu kabut dihubungkan bersama-sama lampu jarak dekat (pada saklar dim). Lampu kabut.tidak dihidupkan bersama-sama dengan lampu jarak dan hanya dihidupkan bersama lampu kota. Lampu kabut boleh menggunakan lensa wama putih atau warna kuning.

Gambar Rangkaian lampu kabut

Bila lampu kabut akan diaktifkan maka saklar larnpu kepala harus pada posisi lampu jarak dekat. Saat saklar lampu basket diaktifkan, anus listrik dari saklar lampu kepala akan mengalir ke relay melalui saklar lampu kabut. Dengan aktifnya relay maka arus listrik dari baterai akan mengalir ke lampu kabut melalui sekering dan relay.

Lampu Penerangan Dalam

1.  Lampu ruangan
Lampu ruangan (dome light) menerangi interior ruangan penumpang yang dirancang agar tidak menyilaukan pengemudi pada malam hari. Umumnya lampu ruangan (interior) letaknya dibagian tengah ruang penumpang kendaraan untuk menerangi interior dengan merata. Lampu ini disatukan dengan switchnya yang mempunyai 3 (tiga) posisi yaitu : ON, DOOR dan OFF. (untuk memberi kemudahan keluar masuk pada malam hari, lampu ruangan dapat disetel hanya menyala bila salah satu pintunya dibuka. Ini dapat dilakukan dengan menyetel switch pada posisi DOOR.

Gambar Lampu ruangan

2.   Lampu Instrumen Panel (lampu meter).
Lampu instrumen panel digunakan untuk menerangi meter-meter pada instrumen panel pada malam hari dan memungkinkan pengemudi membaca meter-meter dan gauge dengan mudah dan cepat pada saat mengemudi. Lampu instrumen panel akan menyala bila lampu belakang (tail light) menyala.
Ada beberapa model yang dilengkapi dengan lampu pengontrol rheostat yang memungkinkan pengendara mengontrol terangnya lampu-lampu pada instrumen panel.

Macam-macam bola lampu dan titik pengunci dalam mengganti bola lampu.
Tipe bola lampu bervariasi yang digunakan pada sebuah kendaraan, dapat dikiasifikasikan dalam beberapa cara. Pada modul kompetensi ini dijelaskan beberapa titik pengund pada saat mengganti bola lampu, yang dapat dikiasifikasikan berdasarkan bentuk base capnya yaitu
1)  Bola lampu model single - end

Tipe bola lampu ini hanya mempunyai satu base cap yang juga sebagai penghubung ke massa.
Blola lampu singie - end selanjutnya diklasifikasikan ke dalam dua jenis sesuai dengan jumlah dari filament. Single filament pada bola lampu model single - end dan double filament pada bola lampu  single end.

Gambar Jenis bola lampu single - end

Bola larnpu dipasang pada socket dengan menernpatkan pin pada base cap.

Mengganti bola lampu :
tekan bola lampu kedepan socket untuk melepas pin base cap tidak mengunci pada tarikan socket, putar bola lampu tersebut dan tarik keiuar untuk melepasnya.

Memasang bola lampu:
Dalam rnemasang bola lampu yang baru urutannya adalah kebalikan dari cara melepasnya.

 Gambar Mengganti bola lampu

Pin pada bola lampu double filament single - end letaknya tidak segaris (offset) dalam pengaturan tingginya. Hal ini Untuk mencegah kesalahan posisi pernasangan lampu.
2) Bola lampu widge - base (socket gepeng).

Tipe bole lampu ini mempunyai satu filament dan filamennya berhubungan langsung dengan socket terminal.

Gambar Bola lampu wigde - base

Mengganti bola lampu:
tarik bola lampu keluar dengan menggunakan jari tangan

Memasang bola lampu:
Dorong / tekan bola lampu pada lubang socket.

Gambar Memasang dan melepas bola lampu

3) Bola lampu dengan ujung ganda
Tipe bola lampu ini mempunyai satu filament dan dua base-cap. seperti pada gambar berikut:

Memperbaiki / mengganti bola lampu :

Tekan salah satu den terminal socket dam untuk membuka tarik keluar bola lampu tersebut.

Memasang bola lampu:
Tempatkan salah satu ujungnya ke dalarn lubang kemudian dorong / tekan yang     lainnya sehingga kedua ujung masuk pada lubangnya masing-masing.

Gambar Bola lampu dengan ujung ganda

 Gambar Cara memasang bola lampu
